110LYX系列稀土永磁直流力矩電動機說明書
110LYX系列稀土永磁直流力矩電動機說明書
一、 產品介紹：
本系列電動機采用稀土永磁體——釹鐵硼NdFeB或稀土Sm2（CoCuFeZr）17材料制成，具有快速響應、低轉速、大力矩、特性線性度好、力矩波動小等特點；而且結構簡單、緊湊，是一種高精度伺服系統功率元件。
根據用戶要求，電機可配低測速發電機或光電編碼器組成合單元，并可結合伺服驅動器，形成高精度寬調速或位置伺服系統。
二、 技術參數
|
型 號 |
峰 值 堵 轉 |
最大空載 |
連 續 堵 轉 |
| ||||||
|
轉 矩 |
電 流 |
電 壓 |
功 率 |
轉速 |
轉矩 |
電 流 |
電 壓 |
功 率 |
質 量 | |
|
（N·M） |
（A） |
（V） |
（W） |
（r/min） |
（N·M） |
（A） |
（V） |
（W） |
（kg） | |
|
110LYX01 |
3.33 |
8.8 |
27 |
237.6 |
520 |
1.39 |
3.67 |
11.25 |
41.29 |
2.4 |
|
110LYX02 |
3.33 |
4.3 |
48 |
206.4 |
520 |
1.39 |
1.79 |
20 |
35.8 |
2.4 |
|
110LYX03 |
5 |
8.8 |
27 |
237.6 |
400 |
2.1 |
3.67 |
11.25 |
41.29 |
3 |
|
110LYX04 |
5 |
5.5 |
48 |
264 |
400 |
2.1 |
2.29 |
20 |
45.8 |
3 |
|
110LYX05 |
6.66 |
10.6 |
27 |
286.2 |
350 |
2.78 |
4.42 |
11.25 |
49.73 |
3.4 |
|
110LYX06 |
6.66 |
6.25 |
48 |
300 |
350 |
2.78 |
2.6 |
20 |
52 |
3.4 |
三、 外形及安裝尺寸：
1． 組裝圖

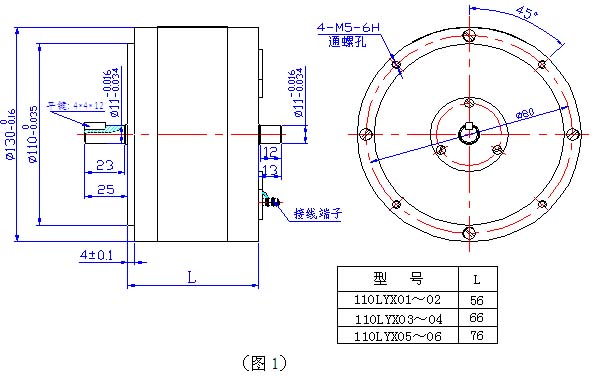

（a）端部止口及螺孔安裝，安裝形式如（圖1）
